應用 |

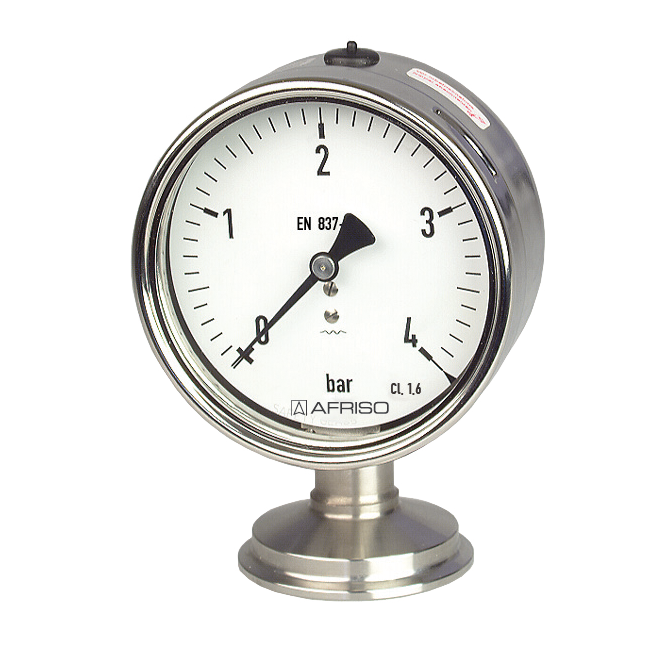

適用于腐蝕性氣體和液體介質，也用于腐蝕性環境。 開口式連接法蘭也適用于粘性和污染介質; 衛生型連接特別適用于制藥工藝。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|
型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級 |
1.6級 |
|
量程 |
0/10 KPa至0/2.5 MPa |
|
負載能力 |
靜態負載：滿量程 動態負載：0.9 x 滿量程 |
|
安全壓力 |
過壓保護 5xFSD 但是Max. 6 MPa |
|
工作溫度 |
環境溫度： Tmin= -20 ℃; Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.8%/10K 溫度下降：約±0.8%/10K 滿量程的百分比值 |
|
防護等級 |
IP 65 (EN 60529) 帶泄壓裝置 (≤ 25 bar) IP 54 |
|
過程連接 |
不銹鋼316 L,徑向 G1/2B 扳手尺寸SW22，通孔10mm |
|
下法蘭 |
|
|
上法蘭 |
不銹鋼316 L |
|
測量元件 |
隔膜10 KPa 到0.25 MPa 不銹鋼316 Ti/316 L, 0.4 MPa 到 2.5 MPa 耐熱隔膜 |
|
機芯 |
不銹鋼 |
|
表盤 |
鋁，白色 刻度和數字為黑色 |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼 304 ，帶泄壓孔 |
|
卡扣式罩圈 |
不銹鋼 304 |
|
視窗 |
安全玻璃 |
