應用 |

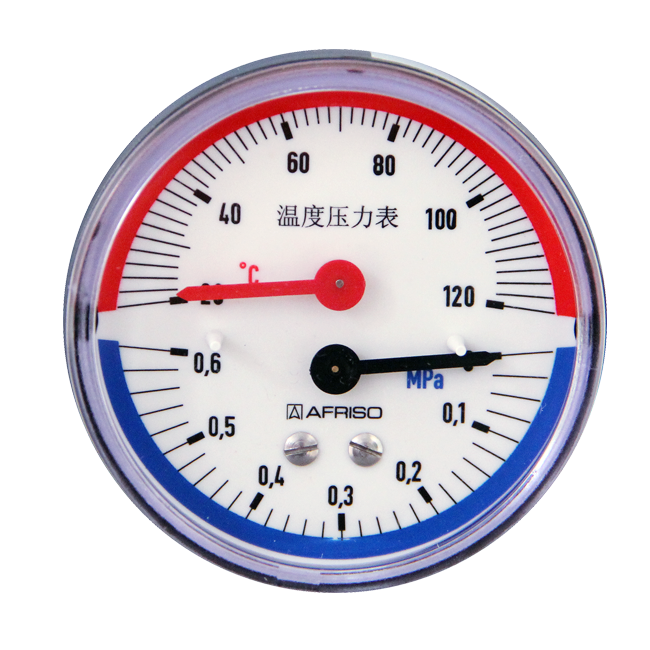

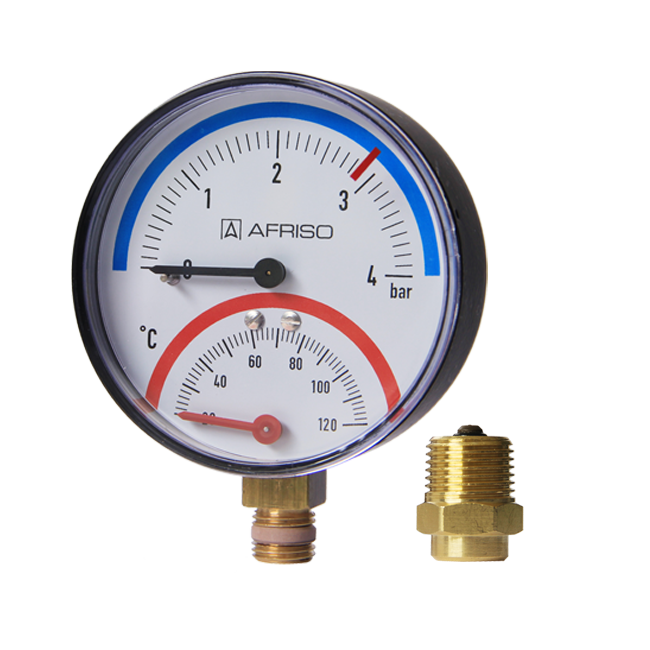

適用于暖通系統鍋爐水路和水箱，可實現壓力和溫度同時測量。 |
|
型號 |
D1/D2 |
|
公稱直徑 |
63 – 80 |
|
精度等級 |
壓力表：2.5（EN 837-1 / 6） |
|
負載能力 |
壓力表 靜載荷：?x滿刻度值 動態負載：2/3 x滿量程值 短期：滿量程值 溫度計：20/120°C |
|
量程 |
壓力表/量程： 0/0.4 MPa至0/1 MPa和0/6 mWC至0/60 mWC 溫度計：20/120°C |
|
工作溫度 |
環境溫度：Tmin= -20℃；Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 32 (EN 60529) |
|
連接 |
銅合金，軸向或徑向G1/4B 安裝閥G1/4至R1/2 |
|
測量元件 |
壓力：彈簧管，銅合金 溫度：雙金屬 |
|
表牌 |
塑料，白色 表盤標有黑色/紅色/藍色圓弧 |
|
指針 |
壓力表/量程：塑料，黑色 溫度計：塑料，紅色 |
|
表殼 |
D1 - 塑料，ABS高抗沖擊 D2 - 鋼板黑色 |
|
視窗 |
嵌入式塑料 可調紅色指針 |
